배터리 안전을 책임지는 ‘분리막’

2020.10.22

양극과 음극이 배터리의 성능을 대표하는 소재라면, 분리막은 배터리의 안전성과 관련된 핵심 소재라고 할 수 있습니다. 오늘은 분리막의 특성과 역할이 무엇인지 알아보고, 분리막 관련 기술에 대해 설명해 드리겠습니다.

양극과 음극의 만남을 거부한다!! ‘분리막’

분리막은 간단히 설명하면 절연 소재의 얇은 막으로, 역할은 크게 4가지 정도로 요약할 수 있습니다. 우선, 이름에서 알 수 있듯이 분리막은 배터리 내부에서 양극과 음극이 접촉하지 않도록 분리하고 있습니다.

두번째로는 분리막에는 우리 눈에는 보이지 않지만 매우 미세한 기공(pore)을 가지고 있어 그 구멍을 통해 리튬이온이 양극과 음극 사이를 이동할 수 있도록 하는 역할을 하고 있습니다.

세번째로는 배터리 내부 온도가 일정 수준 이상 올라가게 되면, 분리막 표면에 위치한 기공들이 막혀 리튬이온의 이동을 차단해 내부적으로 쇼트 발생을 방지합니다.

마지막으로 분리막은 높은 기계적 강도를 지니고 있어 강한 힘을 받을 때 배터리 내부에서 발생하는 부산물이나 이물질들을 막아 안전성을 확보하는 역할을 수행합니다.

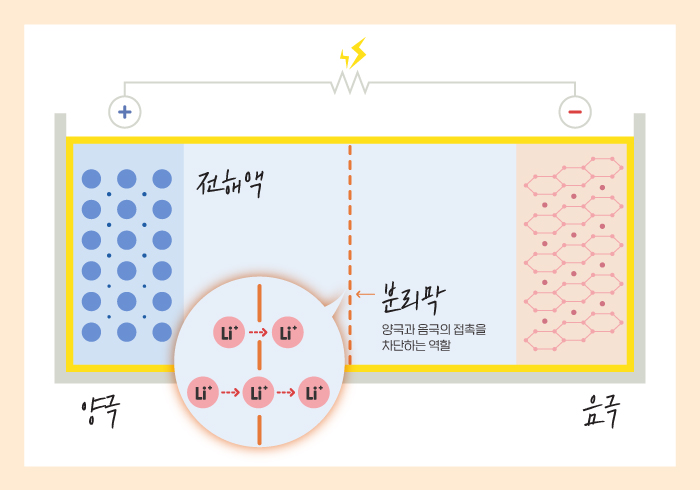

 [ 분리막 속 기공을 통해 리튬이온이 이동하는 모습 ]

좋은 분리막은 어떤 조건을 갖춰야 할까?

분리막은 다른 소재들과 달리 배터리의 안전성과 연관되어 있기 때문에 여러 조건들이 갖춰져야 합니다.

우선 분리막으로 사용되려면, 전기화학적으로 안정적이어야하고, 절연성이 뛰어나야 합니다. 양극과 음극의 접촉을 차단해야 하는데 분리막이 리튬이온이나 배터리 내부에 있는 다른 이온들과 반응해 버린다면, 마치 고양이에게 생선을 맡기는 것과 같은 거죠.

또한 리튬이온이 원활하게 분리막 사이를 통과할 수 있도록 분리막 표면에 구멍이 많아야 하며, 그 크기는 균일해야 합니다. 구멍이 별로 없거나 들쭉날쭉하면, 리튬이온이 이동하는데 어려움이 있으니까요.

그리고, 배터리의 온도가 일정 수준을 넘어섰을 때 분리막 자체적으로 기공을 막아(Shut-down) 리튬이온의 이동을 차단해 안전성을 확보할 수 있어야 합니다.

마지막으로, 배터리의 에너지 밀도 향상을 위해서는 두께가 얇아야 더 많은 양의 활물질을 넣을 수 있고, 그러면서도 분리막의 기계적 강도가 우수해야 쉽게 손상되지 않고 배터리의 안전성까지 확보할 수 있습니다.

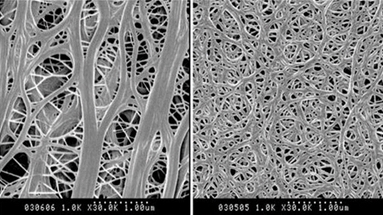

[현미경으로 살펴본 분리막]

코팅 기술을 통해 한 단계 진화하는 분리막

분리막의 소재로는 폴리올레핀, 폴리프로필렌 등과 같이 절연 특성이 뛰어난 고분자 소재가 사용됩니다. 이 소재들을 연신하여 미세한 기공을 만드는데 그 방식에 따라 건식과 습식으로 종류를 나눌 수 있습니다.

건식 제조는 단순히 기계적인 힘으로 필름 원단을 당겨 기공을 만드는 방식이고, 습식 제조는 필름에 여러 참가제를 추가해 화학적인 방식으로 기공을 만드는 방식입니다. 건식의 경우, 제조공정은 간단하나 기공 사이즈가 불균일하고, 습식에 비해 기계적 강도도 약합니다. 반면, 습식의 경우는 제조공정이 복잡해 고가지만 균일하게 기공의 사이즈를 만들 수 있다는 장점이 있습니다.

과거에는 분리막으로 필름 소재 하나만을 사용했지만, 최근에는 분리막의 성능을 강화하기 위해 다양한 소재와 방식으로 코팅하여 사용하고 있습니다.

삼성SDI는 분리막 코팅 기술 내재화를 통해 차별화된 경쟁력을 확보하고 있습니다. 초고내열성 분리막 개발을 통해 배터리 안전성을 확보하고 박막화 기술로 배터리 용량 증가에 일조했습니다. 또한, 배터리의 품질 확보를 위해 접착분리막을 개발하여 사용 중이며, 안전성과 품질을 동시에 확보하기 위한 고내열 접착분리막의 개발은 양산 완성 단계에 있습니다.

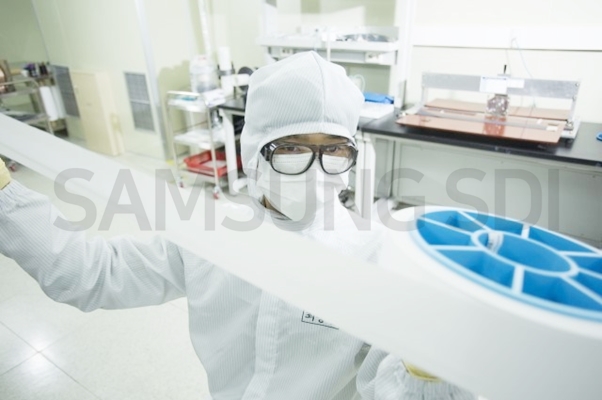

[삼성SDI의 분리막]

지금까지 분리막의 주요 역할과 특징, 개발방향 등에 대해 소개해 드렸습니다. 배터리의 안전성과. 직결되는 소재인 만큼 더욱 꼼꼼하게 검증하고, 안전한 배터리 제조를 위해 힘쓰겠습니다.
